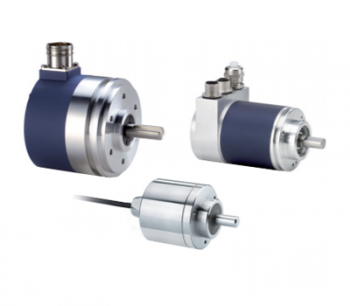

旋轉編碼器類型：

• 增量型編碼器：

通過統計每次旋轉的脈沖數數量計算位置和/或轉速，
可調整參數的型號（分辨率：256~80000點）。

• 單圈絕對值型編碼器：

讀取一圈內的位置

• 多圈絕對值型編碼器：

讀取一圈內的位置，并顯示旋轉圈數

• 通信功能多圈絕對值型編碼器：

通過CANopen或PROFIBUS-DP通信接口讀取位置和轉速



應用

旋轉編碼器廣泛應用于各種行業，包括包裝、切割機、機器人、起重機、物料搬運、自動售貨機、打印店、連續作業流程、輸送機系統等。

主要特征：

通過內部（3操作頭）差分光學讀數功能確?？煽啃?，并且對聚集灰塵、溫度和老化有較高的耐性。

增量型編碼器與絕對值型編碼器：

• 3種外殼直徑：40、58和90 mm
• 2種軸型：軸型或者軸套型（采用縮減軸環）
• 分辨率：從100~80000點

通信多圈絕對值型編碼器：

• 外殼直徑：58 mm
• 2種軸型：軸型或者軸套型（采用縮減軸環）
• 分辨率：8192點/4096轉
• 在SyCon軟件環境集成。

• 已確定的7個特征

功能

• 增量編碼器可提供計數顯示。
• 單圈絕對值型編碼器可提供每一圈內的絕對位置。
• 多圈絕對值型編碼器可提供每一圈內的絕對位置，并顯示總旋轉圈數。

外殼直徑

• 增量編碼器：?40、58、90
• 單圈和多圈絕對值型編碼器：?58、90

軸直徑

• 取決于型號
• 對于軸直徑為14、15和30mm的58和90mm編碼器，可以通過軸環來縮減內徑：：-從14縮小至6、8、10、12；從15縮小至6、8、10、12、14；從30縮小至12、16、20、25。

軸類型

• 軸型
  編碼器的軸以機械方式使用柔性連軸器連到電機軸，以保證同軸度。
• 軸套型
  編碼器直接安裝在電機軸上。柔性連接件防止編碼器旋轉，并校準同軸度。

連接方法

• 事先與2m長的屏蔽電纜或M23/M12連接器相連。
• 徑向連接。

分辨率

• 每轉分辨率。
• 轉動圈數（用于多圈絕對值型編碼器）。
• 直徑為 58 mm，參數設置增量型編碼器，可用指撥開關設置分辨率 (9 個基本分辨率可增大到 16 倍 )。

輸出類型

• 增量型編碼器：5 V輸出，RS 422，4.75…30 V。

推挽式輸出：5…30 V，11...30 V。

• 單圈絕對值型編碼器（取決于型號）推挽輸出：11…30 V，二進制碼或格雷碼。SSI輸出，無奇偶校驗，13位時鐘，11…30 V，二進制碼或格雷碼。
• 多圈絕對值型編碼器（取決于型號）SSI輸出，無奇偶校驗，25位時鐘，11…30 V，二進制碼或格雷碼。
• 使用轉換連接電纜實現并行輸出。使用解串行連接電纜將 SSI 輸出轉換成并行輸出
• 多圈絕對值型編碼器，通信版，現場總線：
  • CANopen: 11...30 V .
  • PROFIBUS-DP: 11...30 V
